Poniższy materiał jest moją notatką z czyszczenia i regulacji maszyny do szycia Łucznik 877. Starałem się opisać każdy element jak najbardziej szczegółowo. Skoro się tu znajdujesz, mam nadzieję, że informacje które tu zapisałem przydadzą się w naprawie Twojej maszyny .

Każde zdjęcie możesz powiększyć, klikając na nie!

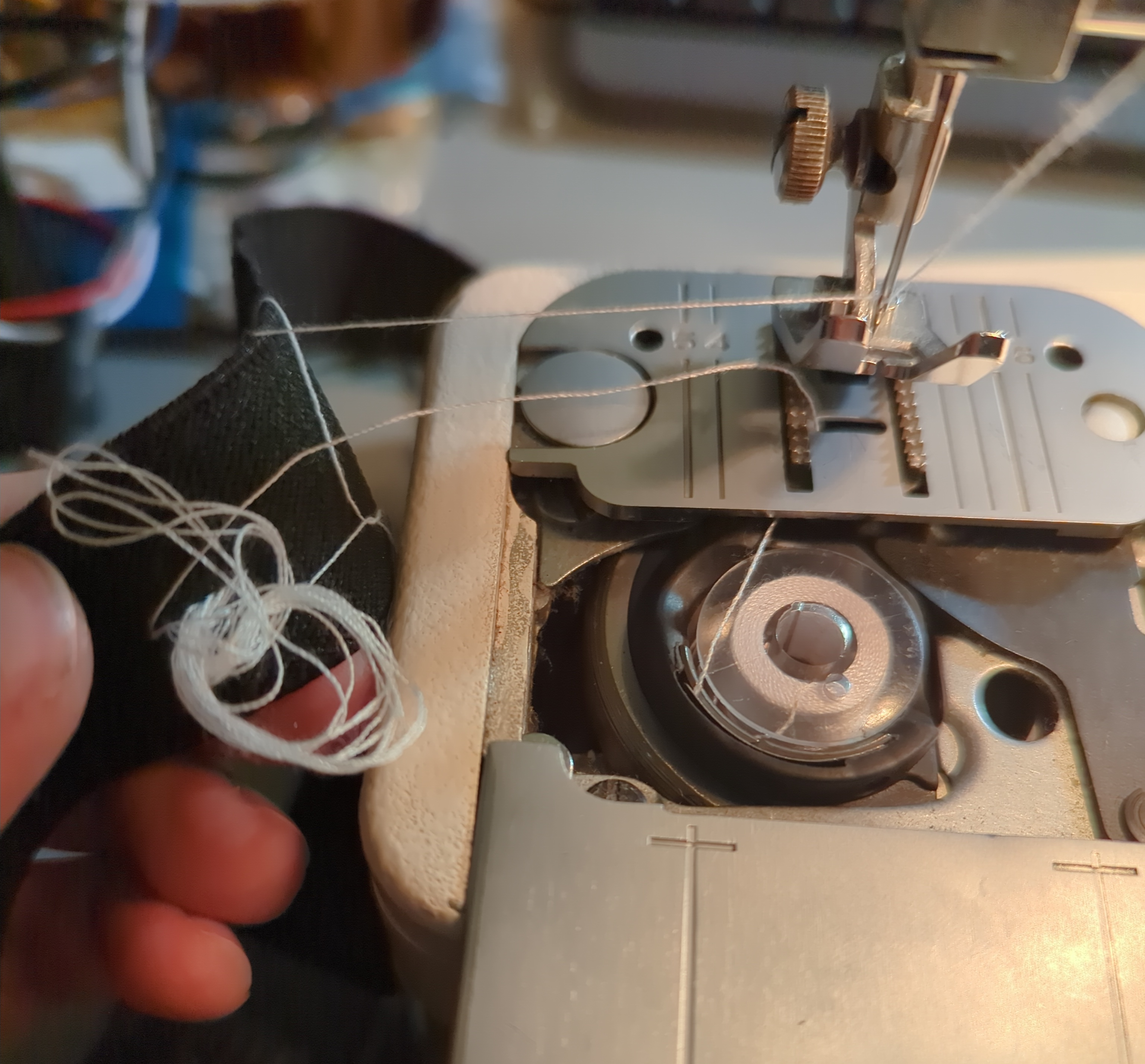

Naciągacz nici wymaga regulacji w przypadku, gdy podczas szycia, dolny ścieg “pętelkuje” lub nie jest poprawnie zaciągany. Ilustracja mojego przypadku:

• Jeden duży śrubokręt płaski
• Jeden mały śrubokręt precyzyjny, płaski
• (Opcjonalnie) Sprężone powietrze
• (Opcjonalnie) Rękawiczki gumowe
• (Opcjonalnie) Wykałaczka

UWAGA! Maszyna do szycia Łucznik 877 działa pod wysokim napięciem! Przed rozpoczęciem pracy, odepnij maszynę od prądu!

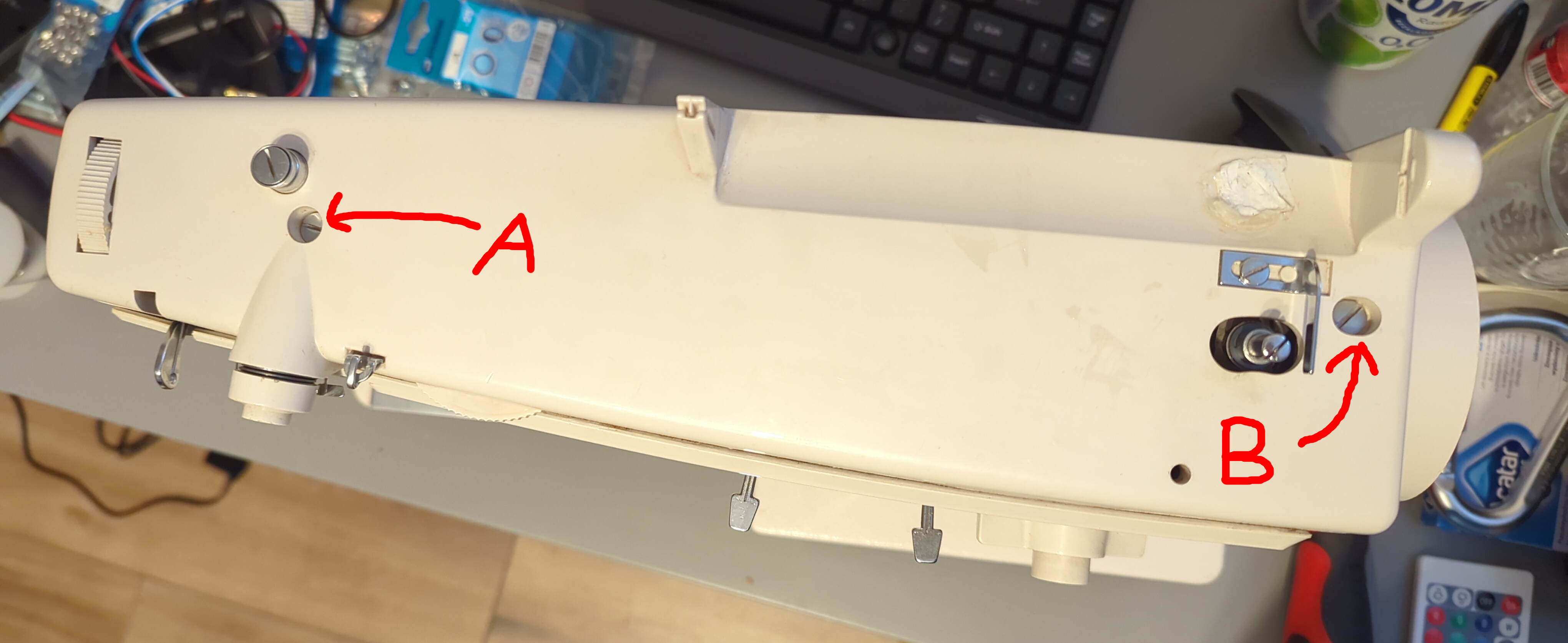

Odkręcamy dwie górne śruby oznaczone na zdjęciu literami A i B. Z tych liter będę również korzystał w dalszej części materiału.

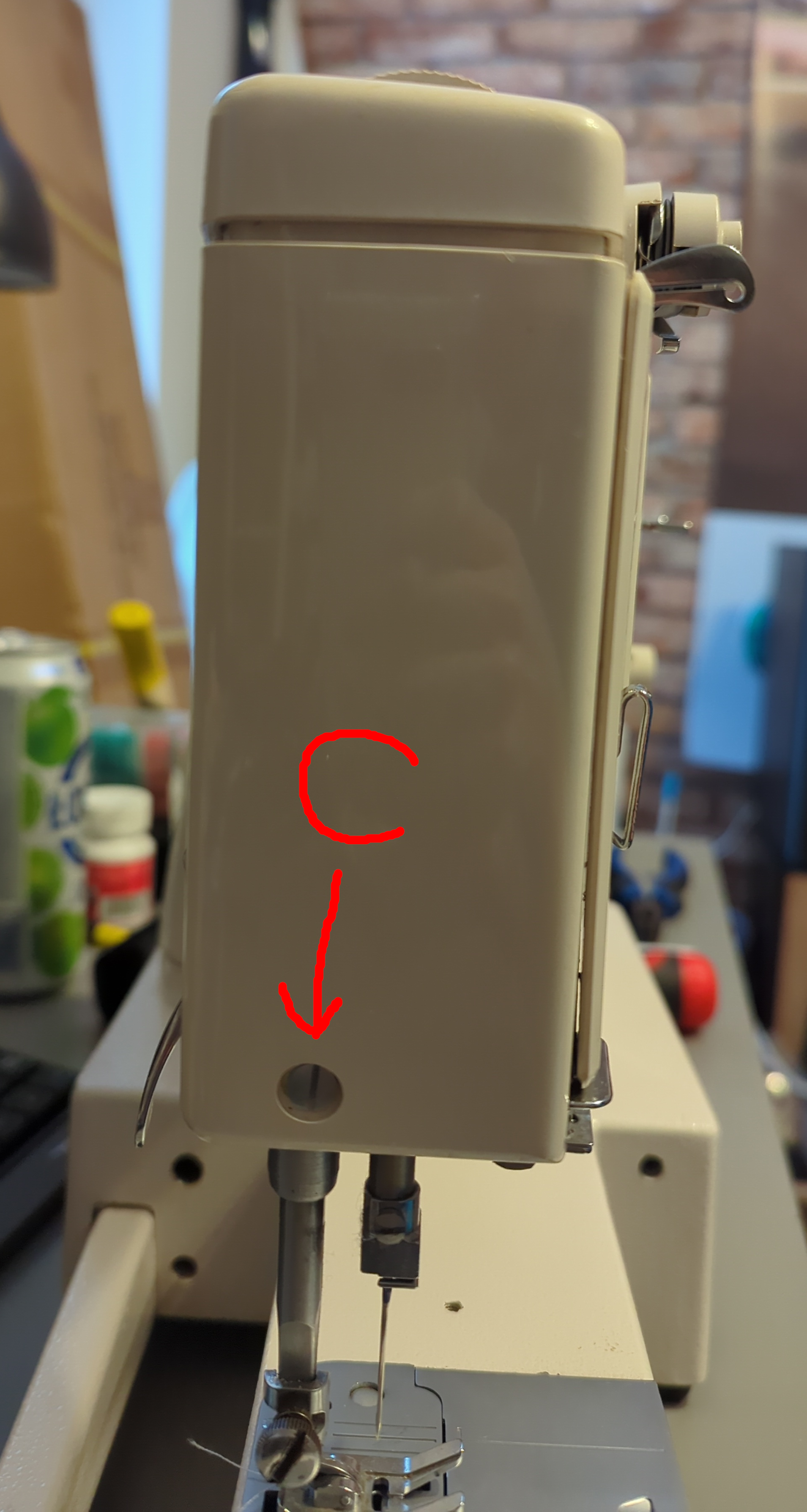

Następnie, wykręcamy śrubę z bocznego panelu, oznaczoną literą C.

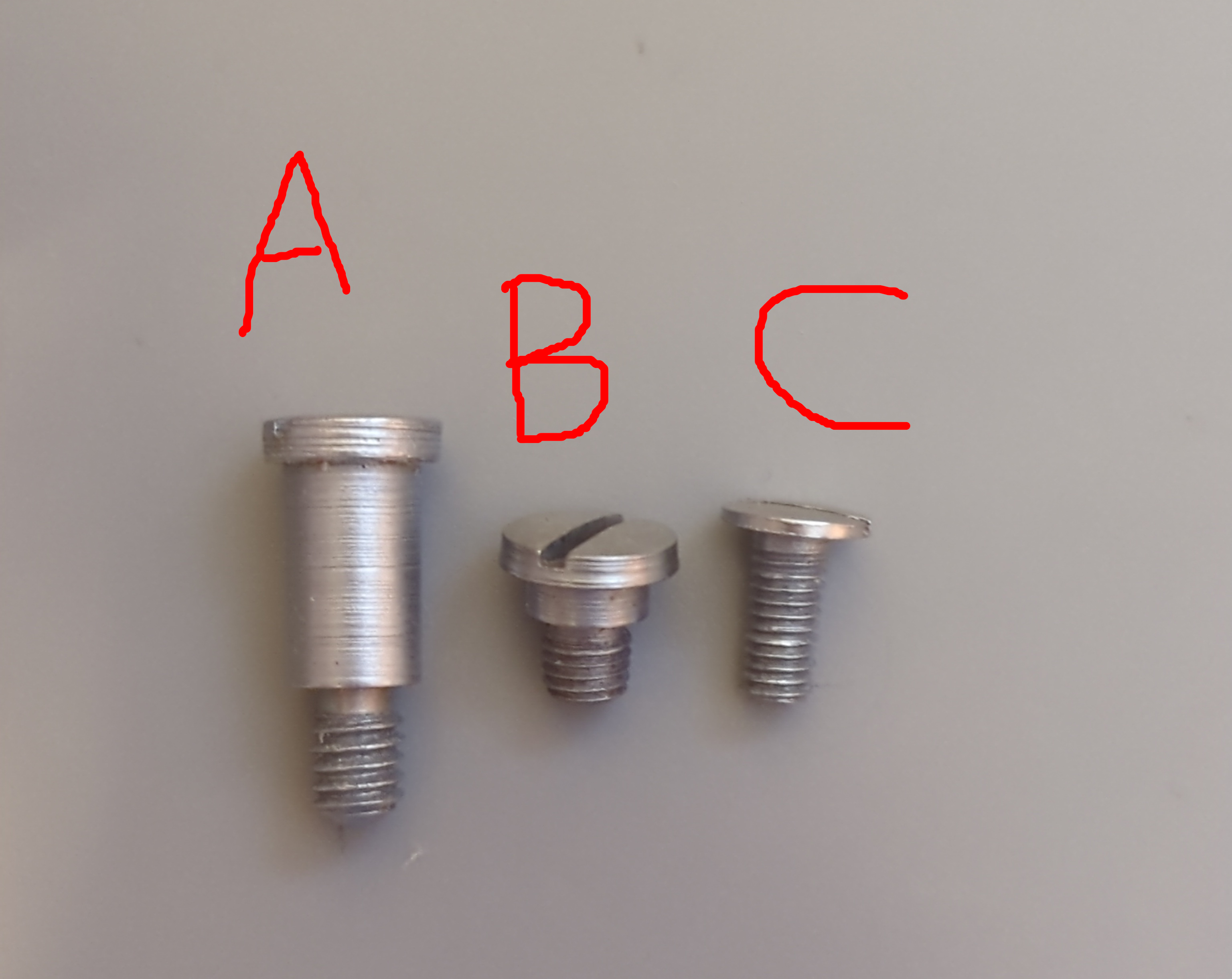

Po wykręceniu śrub, możemy podnieść górny panel, a następnie zdjąć boczny panel. Poniżej zamieszczam zdjęcie z przedstawionymi śrubami, aby się nie pomyliły .

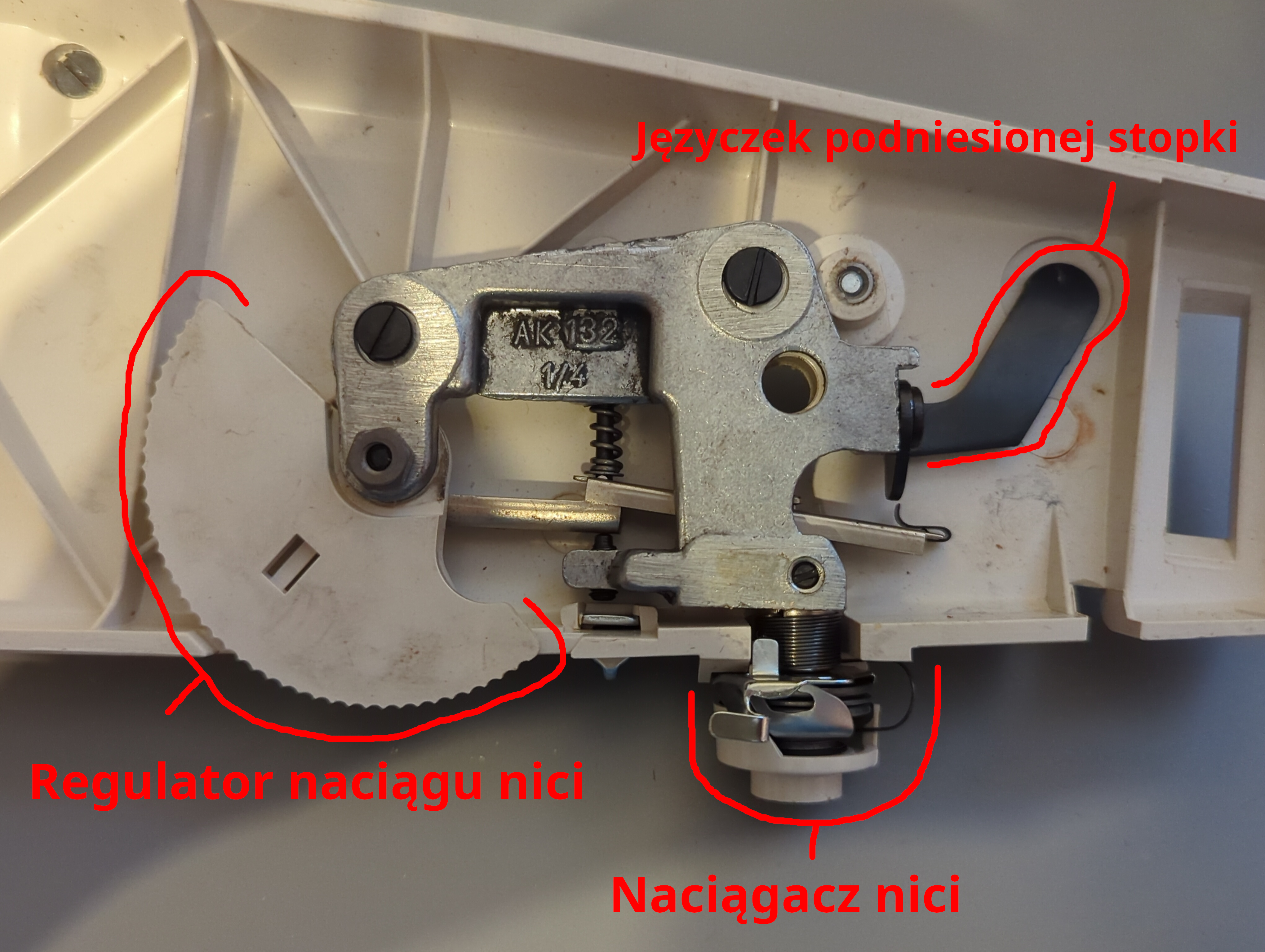

Poniżej zaznaczam interesujące nas elementy naciągacza nici, przymocowane do górnej pokrywy maszyny do szycia. Nie wiem, czy nazwy te są “właściwe”, lecz będę z tych nazw korzystał w ramach procesu regulacji, aby była jasność, o którym elemencie mowa.

Na przedstawionym zdjęciu regulator naciągu nici jest ustawiony na wartość 0. Oznacza to, że sprężyna w naciągaczu nici nie jest napinana, dzięki czemu możemy zajrzeć do środka w kolejnym kroku. Jeśli regulator jest u Ciebie ustawiony inaczej, zmień jego wartość teraz!

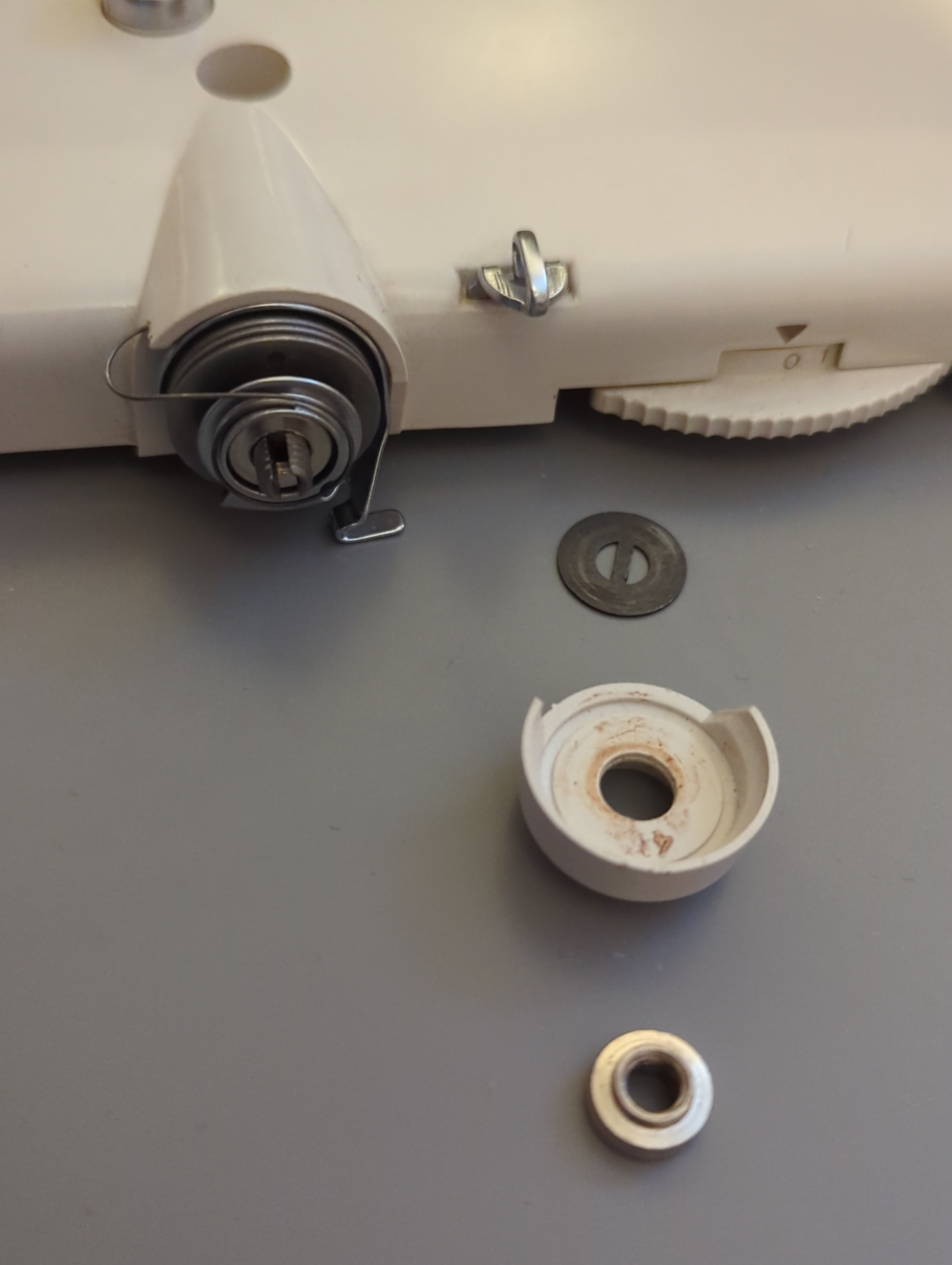

Wykręć śrubę z przodu naciągacza nici. Zdemontuj elementy jak na poniższym obrazku. Jeśli w tym momencie zauważasz jakieś “smeszki”, tj. zbite kupki elementów wytartych nici, możesz się ich teraz pozbyć przy użyciu sprężonego powietrza, bądź po prostu wydmuchując je.

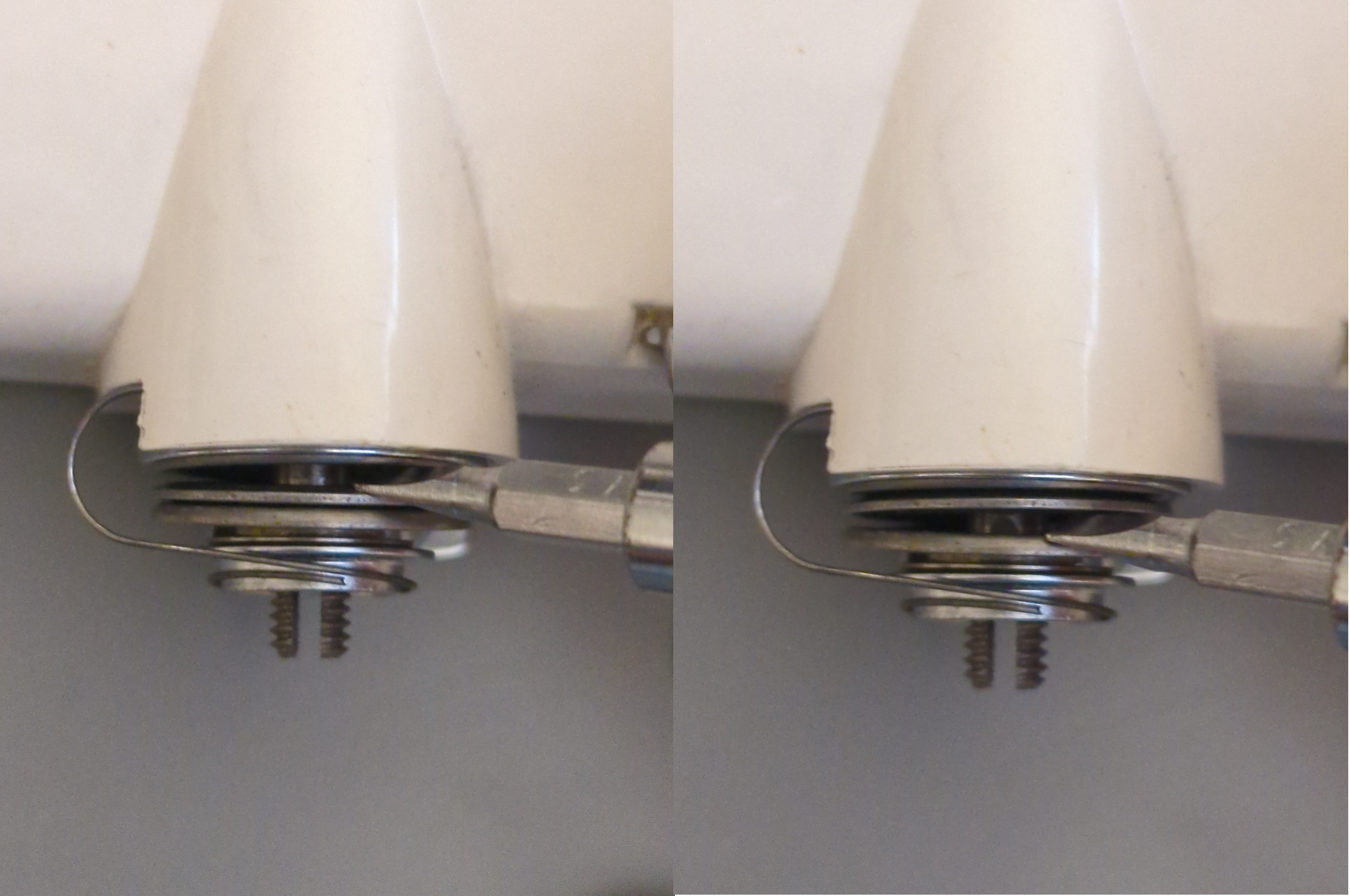

Upewnij się, że regulator naciągu nici jest ustawiony na pozycję 0. Przy użyciu małego śrubokręta delikatnie rozewrzyj naciągacz nici z obu stron środkowej blaszki i zweryfikuj, że nie ma tam żadnych smeszków. Jeśli są, pozbądź się ich za pomocą sprężonego powietrza, lub silnego dmuchnięcia. Nie wciskaj do środka śrubokręta bądź innych metalowych narzędzi! Możesz w ten sposób zrobić zadrapania które będą szarpały nici, zrywając je! Jeśli musisz, użyj drewnianej wykałaczki!

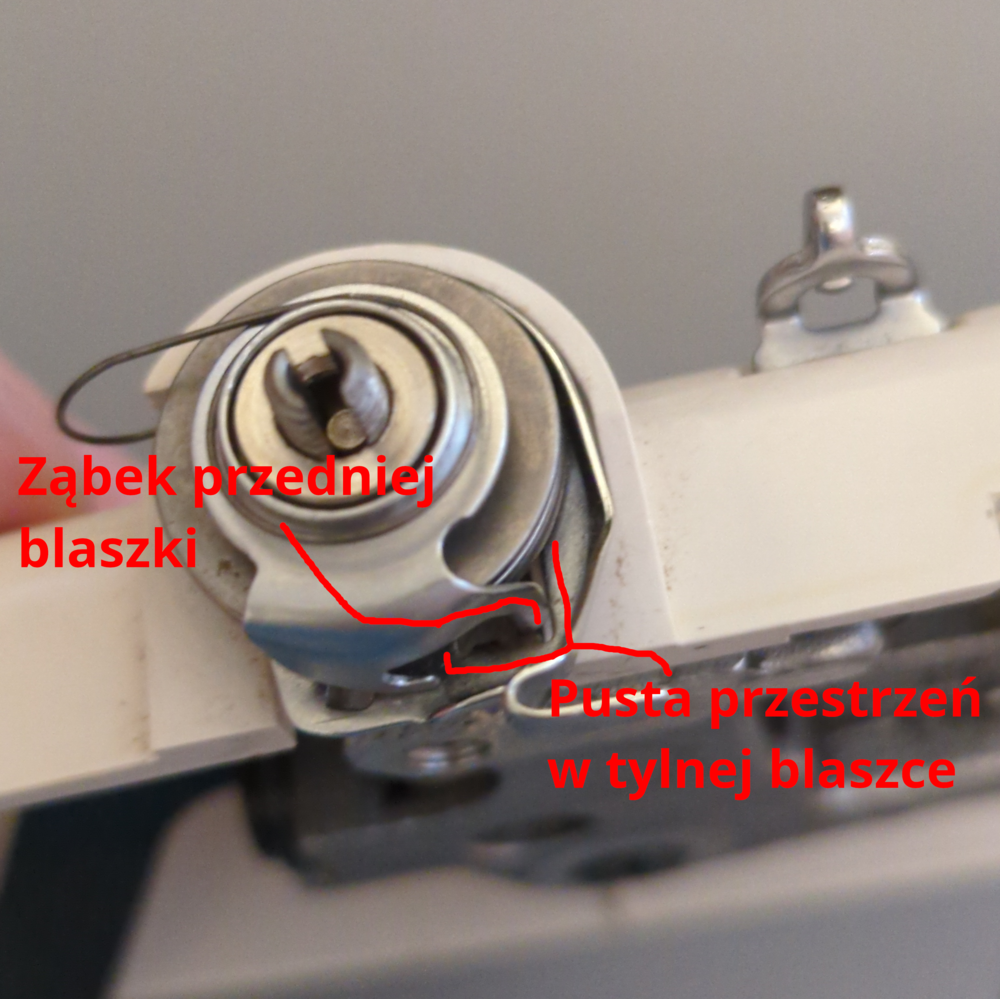

Upewnij się, że ząbek przedniej blaszki naciągacza siedzi prawidłowo w pustej przestrzeni tylnej blaszki naciągacza.

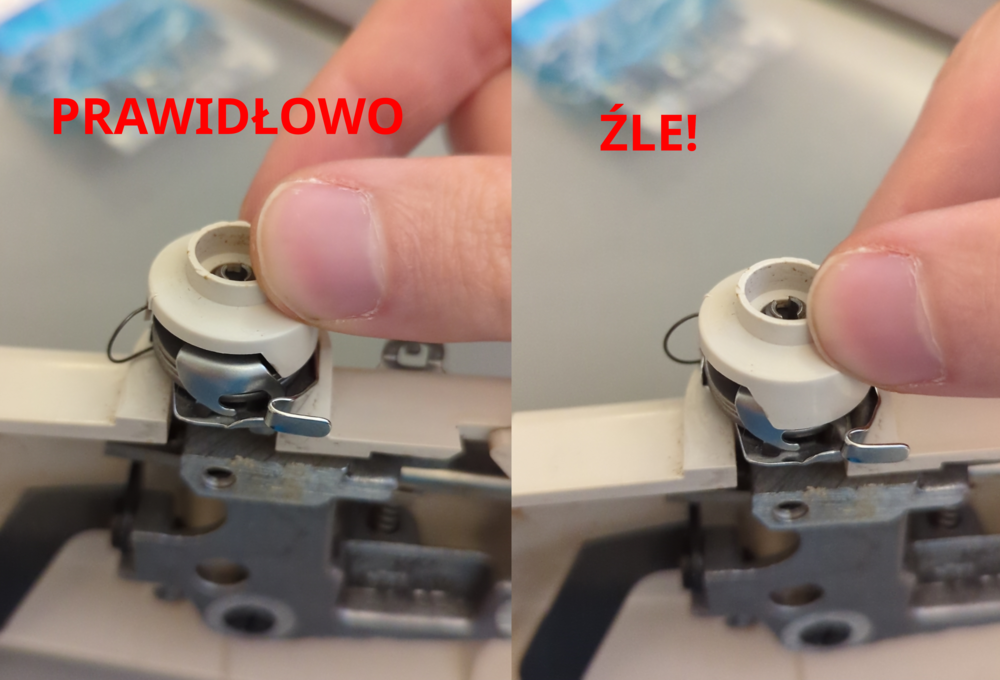

Jeśli wszystko jest czyste i prawidłowo ułożone, możesz przykręcić osłonę naciągacza. Zwróć uwagę, aby osłona była prawidłowo nałożona: plastikowy element NIE MOŻE nachodzić na przednią, metalową blaszkę o której pisałem wyżej.

Przykręcamy nakrętkę. Nakrętka nie może być ciasno dociągnięta! Powinien być wystarczający luz, aby plastikowa pokrywa “odbijała” w przypadku naciągnięcia, jak na poniższym filmiku:

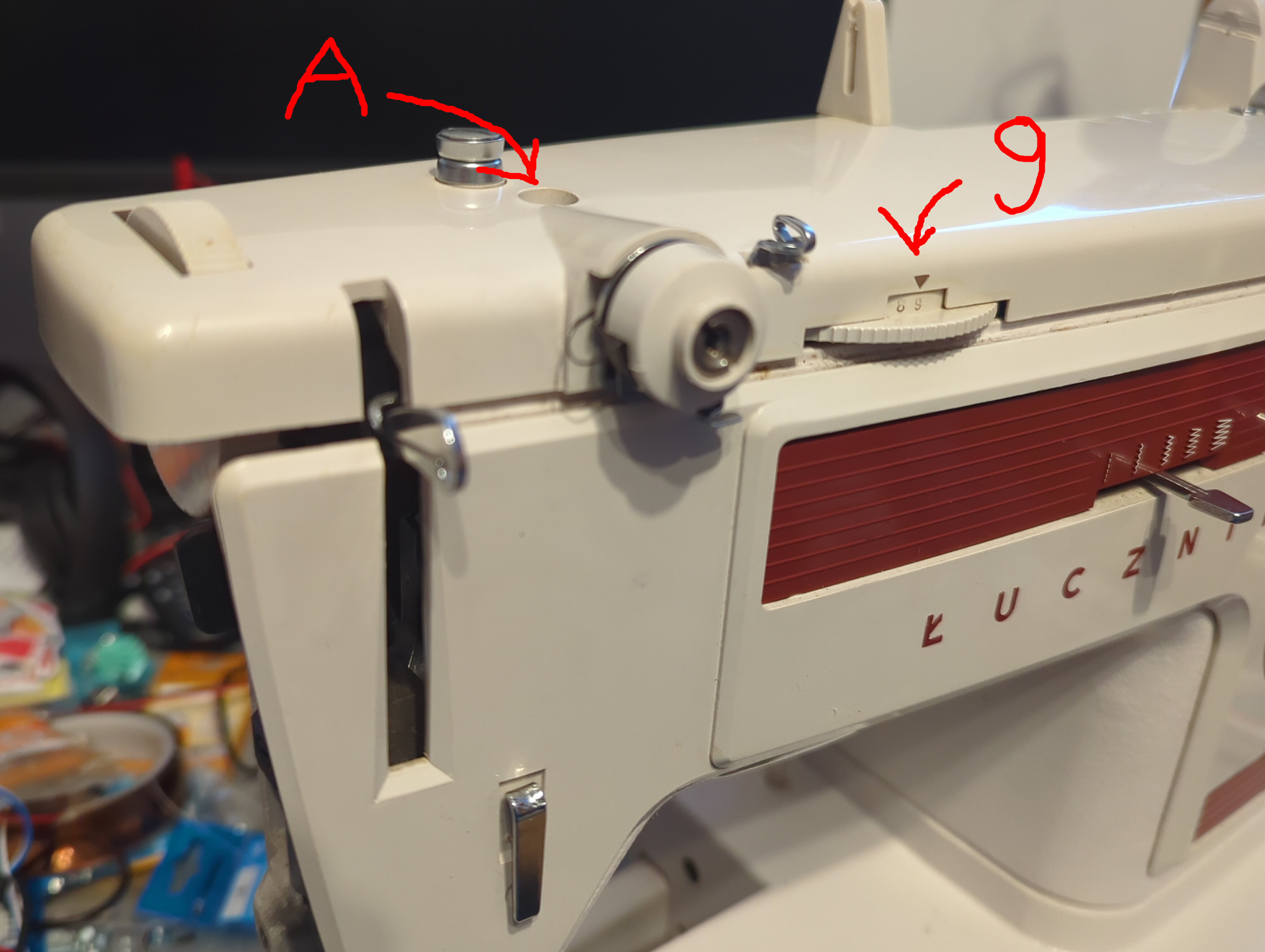

Nałóż górną pokrywę maszyny do szycia i przykręć ją tylko śrubą A. Jeszcze nie montuj panelu bocznego! Następnie, przekręć regulator naciągu nici na pozycję 9.

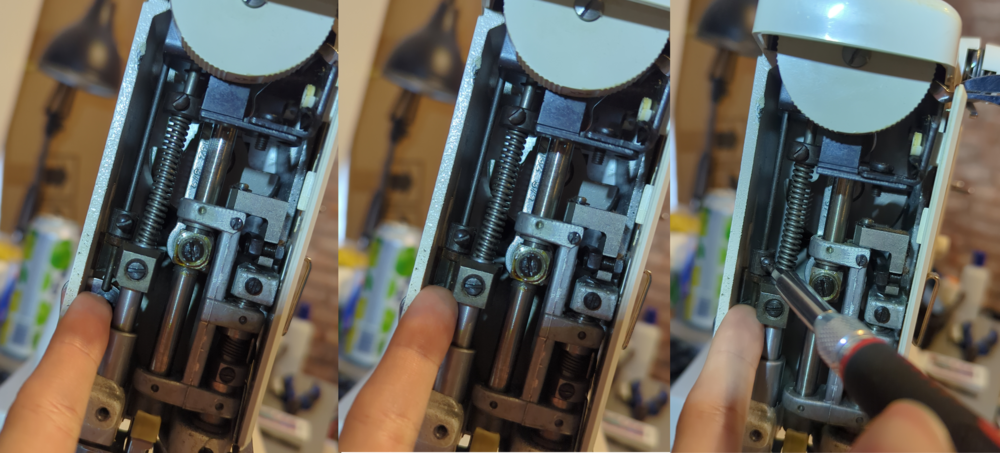

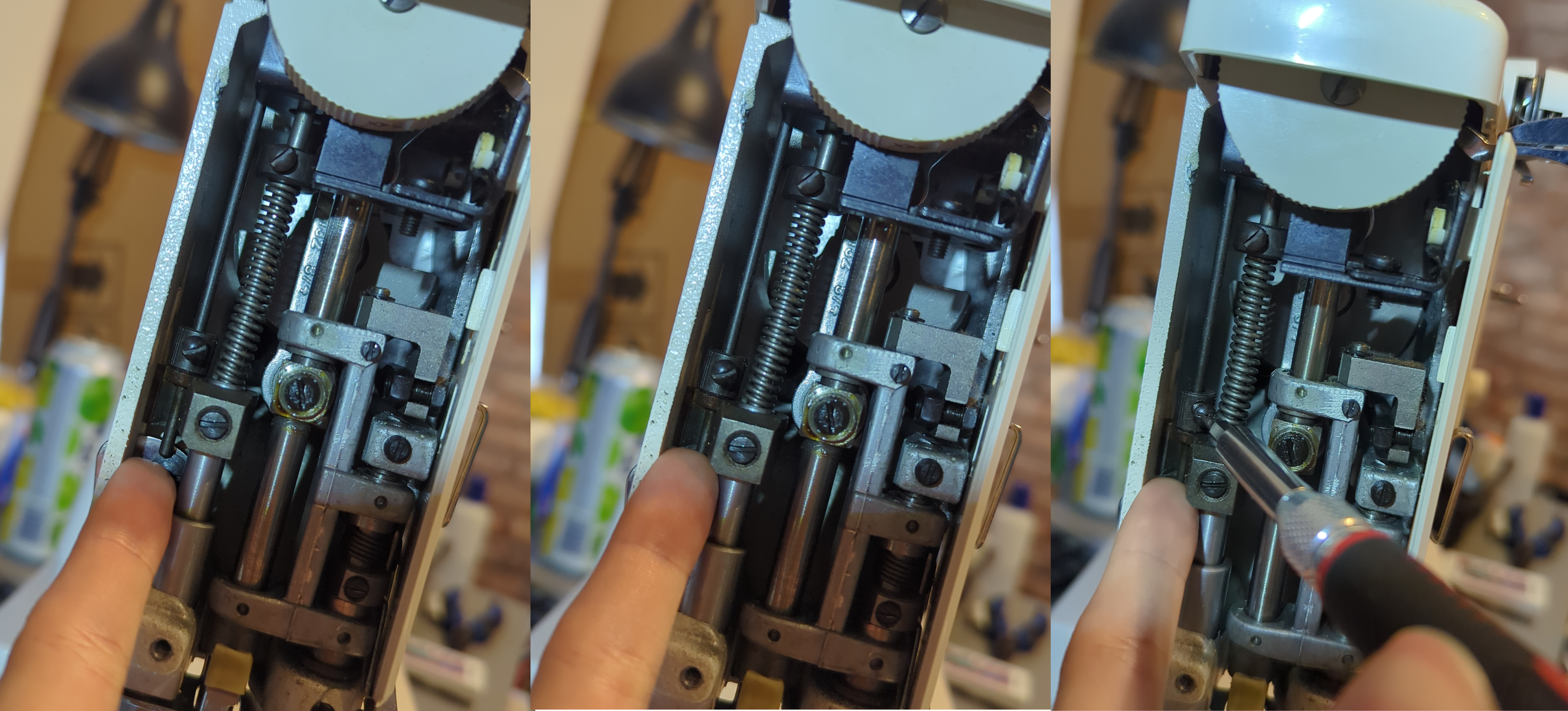

Na pniu który naciska na języczek podniesionej stopki, poluzuj śrubkę od regulacji. Pień powinien samoczynnie opaść. Jeśli nie chcesz się ubrudzić smarem, w tym momencie załóż rękawiczki. Upewnij się, że stopka maszyny do szycia jest opuszczona. Następnie, za pomocą palca podnieś pień do momentu w którym czujesz, że dotyka on na języczek podniesionej stopni w naciągaczu. Nie podnoś go wyżej, tj. aż czujesz pod palcem nacisk sprężyny! Pień w tej pozycji ma DOTYKAĆ języczka, a nie go NACISKAĆ. Dokręć śrubkę utrzymując tę pozycję.

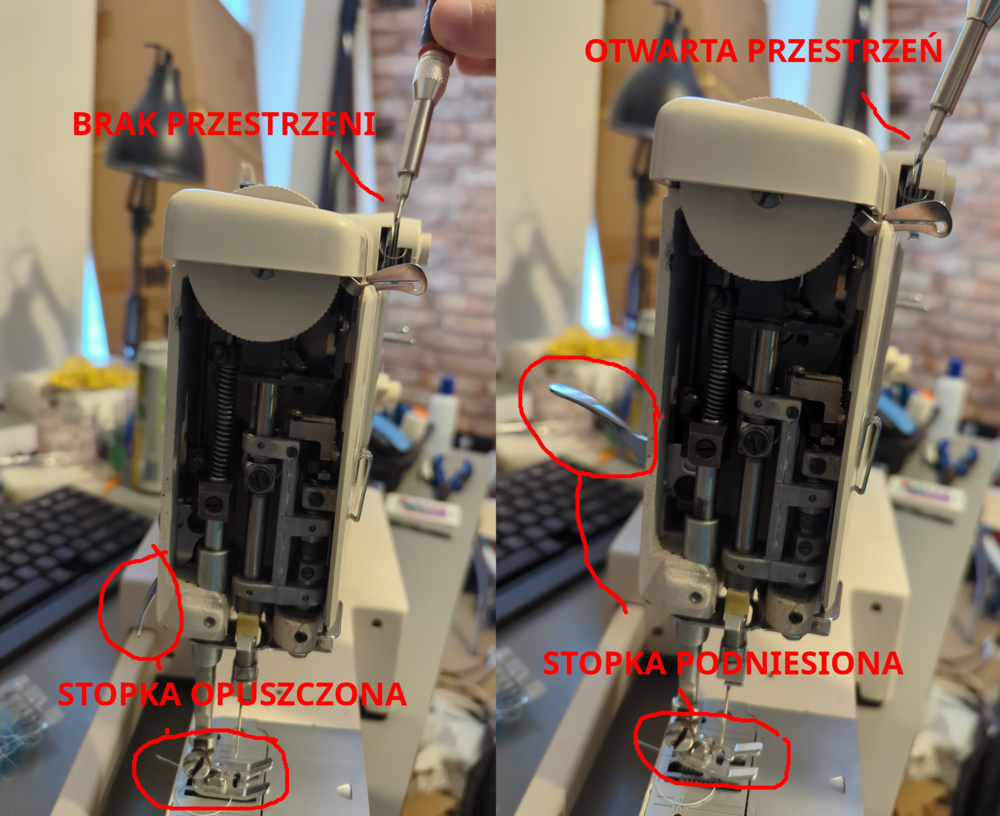

Możesz teraz zweryfikować, czy mechanizm luzowania naciągacza działa prawidłowo. Przy opuszczonej stopce, naciągacz powinno być trudno otworzyć - efekt nacisku sprężyny. Przy podniesionej stopce, naciągacz powinien być luźny - taki sam, jak w ustawieniu “0”. Jeśli wszystko działa prawidłowo, możesz zdemontować górny panel, zamontować boczny panel, ponownie zamontować górny panel i przykręcić wszystkie śrubki. Regulacja i czyszczenie zakończone .
